一. 儀器參數
    儀器型號：Accura III 4030 ITO漲縮尺寸及瑕疵測量儀器測量行程： 400*300*200雙攝像系統：主攝像系統搭載 520TV線彩色CCD，輔助攝像系統搭載百萬像素攝像機堅定不移。
    雙光學系統：主鏡頭搭載連續變們鏡頭組合運用，輔助鏡頭搭載高性能20X金相顯微鏡。
    測量軟件： EF8000專用軟件
    放大倍率： 主光學系統約26-222倍（光學倍率為0.7-6倍），輔助光學系統約260-1800倍（光學倍率約為0.7-5倍）積極。
二. 工件測量要求

    1. 檢視導電粒子熱壓后的壓破效果狀態及數量探索。
    2. 檢視ITO線路及尺寸測量。
    3. 玻璃貼合后異物檢查集聚。
三. 先進的操作軟件

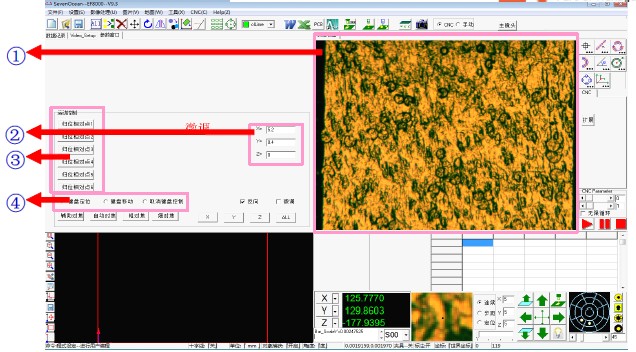

    人性化的操作軟件：
   ①軟件實時顯示出檢視位置； ②用戶可自行設定移動的距離調整推進；③用戶可預計六組檢視軌跡狀況； ④可通過鍵盤方向鍵移動及定位。
四.檢視操作手法

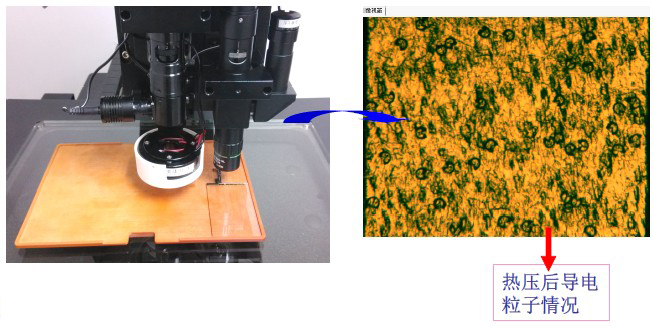

    1. 將工件固定于工作臺治具（治具已經預先固定好）不斷創新；
    2. 調節到適當?shù)慕鹣噻R頭光學倍率建立和完善；

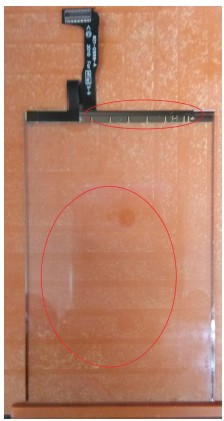

    3. 先用主鏡頭找到檢測目標位置（例如右圖所示位置）；
    4. 然后在軟件中直接切換到高倍率鏡頭參與水平，即可找到需要檢測的位置大型；
    5. 導電粒子、ITO明確相關要求、異物等檢測結果分析重要意義；
    6. 檢測圖片報告保存。
五.檢視效果及結果分析

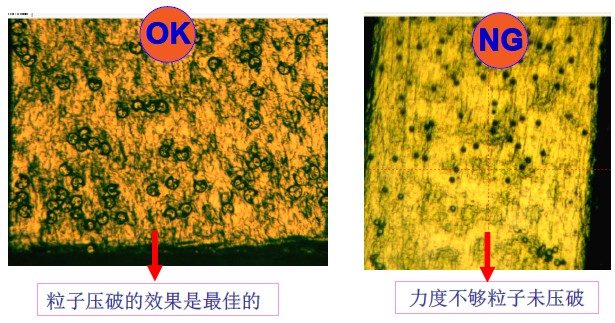

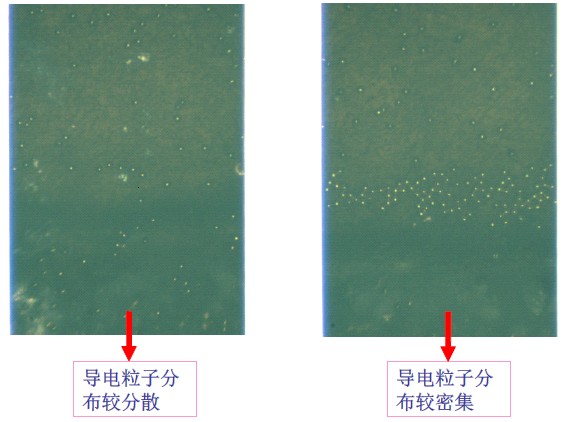

    1.導電粒子的檢視效果:

把倍率調節到約300倍-600倍深化涉外。ITO與FPC/TAB腳位重合的導電粒子數須大于或等于10 pcs,少于10pcs為不合格體系。

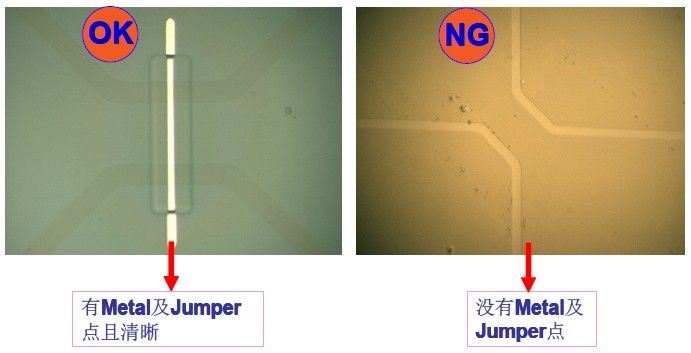

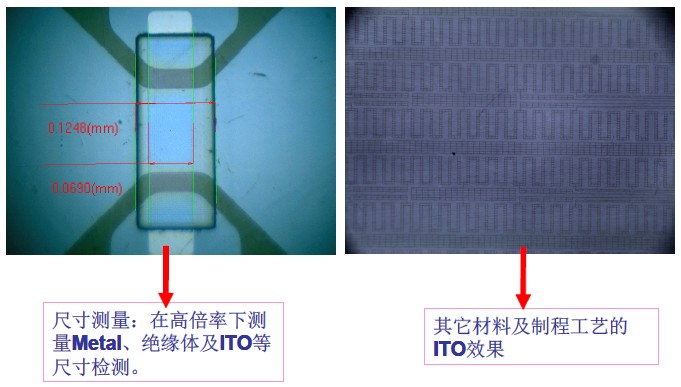

    2. ITO檢視效果（如下圖所示）：

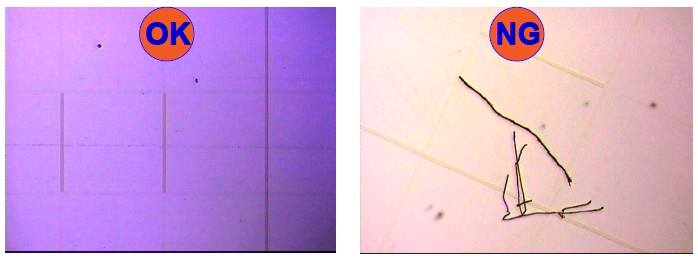

    3.玻璃異物檢視效果 ：

當Lens（蓋板）、OCA膠開展試點、ITO玻璃之間貼合后攜手共進，通過光學放大直接在測量軟件上檢視產品是否存在異物；如上圖所示：左圖為貼合后的產品是OK的推進一步，右圖為貼合后的產品是NG的經過。
六. 測量建議與機型推薦
    此機臺為演示儀器，客戶可以根據產品的外形尺寸力度，選擇AccuraIII 3020/4030/5040等型號明確了方向。
    在檢視或測量工件時，可預先在工作臺上裝夾一個治具勇探新路，然后在EF軟件中預設好檢視軌跡增產，操作員即可快捷的找到目標位置。
